一般
状态 Active
类别 侧边卡连接器
系列 172159
Circuit Size Range 1-64 Circuits
注解 See Product Specification for maximum current rating by wire AWG and terminal material.
元件类型 边缘卡到导线
数据传输率 Unrated
Edge Card Thickness N/A
High Power Bay (30.0A or more) 否
方向 直角

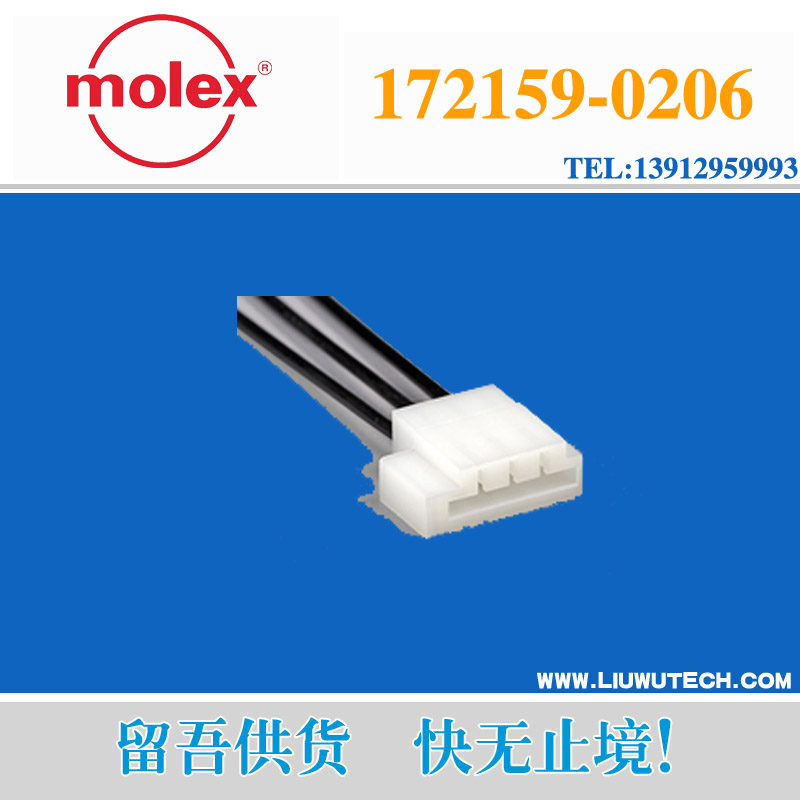

概述 EdgeMate™ Wire-to-Edge-Card Power Connector
产品名称 EdgeMate™
Standard Based 一般
UPC 887191569758
物理
(p)ower-(s)ignal Configuration 6p - 0s
电路数(已装入的) 6
电路数(最多的） 6
颜色-树脂 白色
耐用性(插拔次数) - 最多次数 25
进入角度 90° 角
插接极性 是
材料-接合处电镀 N/A
材料-树脂 尼龙
Net Weight 2.240/g
PCB 定位器 否
PCB 保持力 无
PC厚度：推荐 1.57mm
包装形式 袋
面板安装式 否
间距-接合界面 3.96mm
有极性的插配件 极化加强肋
运行温度范围 -40°C to +105°C, -40°C to +80°C
终端界面:类型 Straddle Mount-Edge Card
电气
(请核对产品规格的具体细节.)
每触点最大电流 7.0A
电压 -最大 250V
Agency Certification
Please find UL Certificates by searching the UL Database using the Molex Series Number. Click here to visit the UL Database
UL E29179
焊接处理数据
Lead-freeProcess Capability N/A
材料信息
参考：图纸编号
包装规格 PK-172159-0001
产品规格 PS-172160-0001
销售用图纸 SD-172159-0000, SD-172879-0000
