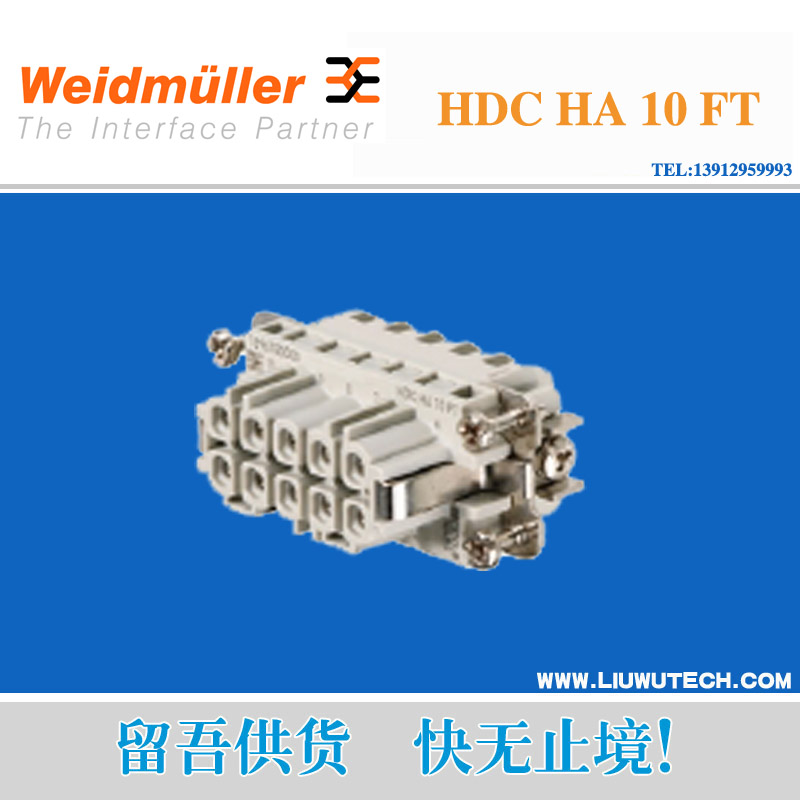

类型 HDC HA 10 FT
订货号 1896780000
版本 HDC - 插芯, 插座, 250 V, 16 A, 回路数: 10, 弹片联接, 产品外形尺寸: 2
GTIN (EAN) 4032248592388
最小包装数 1 个
尺寸及重量
长度 56.6 mm
Length (inches) 2.228 inch
宽度 23 mm
Width (inches) 0.906 inch
高度 31.1 mm
Height (inches) 1.224 inch
净重 45 g
温度
温度限值 -40 °C ... 125 °C
尺寸
底座总长 56.6 mm
插座高度 31.1 mm
通用参数
产品外形尺寸 2
回路数 10
型号 插座
导线压接面积 2.5 mm²
按照 UL/CSA 额定电压 600 V AC/DC
插拔次数 Ag ≥ 500
污染等级 3
系列 HA
绝缘材料 PC 加强型玻璃纤维 (UL-认证及管路鉴定)
绝缘材料组 IIIa
绝缘电阻 1010 Ω
通道电阻 ≤ 2mΩ
阻燃等级符合 UL 94 V-0
额定冲击电压 (DIN EN 61984) 4 kV
额定电压 (DIN EN 61984) 250 V
额定电流 (DIN EN 61984) 16 A
接头数据 PE
PE 连接类型 螺钉联接
PE联接 剥线长度 10 mm
一字刀头尺寸（接地） SD 0.8 x 4.0
十字槽刀片尺寸 尺寸 PH1
单股导线最大截面 2.5 mm²
单股导线的最小压接面积 0.5 mm²
安装螺丝 M 4
最大PE连接拧紧力矩 1.5 Nm
最大压接面积 软导线 2.5 mm²
最大压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接 2.5 mm²
最大压接面积AWG (PE) AWG 14
最小PE连接拧紧力矩 1.2 Nm
最小压接面积 软导线 0.5 mm²
最小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接 0.5 mm²
最小压接面积AWG (PE) AWG 20
额定横截面 2.5 mm²
型号
产品外形尺寸 2
导线最大压接面积 AWG AWG 14
导线最小压接面积 AWG AWG 24
最大压接面积 2.5 mm²
最小压接面积 0.25 mm²
材料 铜合金
联接类型 弹片联接
螺丝刀大小 (螺钉接线) SD 0.5 x 3.0
表面处理 经银质钝化处理的
通道电阻 ≤ 2mΩ
额定连接下的裸线长度 8 mm
产品信息
技术数据 根据污染程度2 额定电压 320 V/4 kV
附件 附件请参考章节 J，工具请参考章节 K
